Проблема замерзания труб водопровода и канализации в зимний период решается с помощью современных технологий обогрева. Греющий кабель стал эффективным решением, избавляющим от ежегодной борьбы с ледяными пробками. В этом руководстве мы подробно разберем, как правильно выбрать нагревательный кабель для защиты труб, изучим все существующие типы, их ключевые особенности и области применения. Вы узнаете, в каких случаях монтаж осуществляется снаружи, а когда его можно провести внутри трубы, и насколько это безопасно. Мы дадим практические рекомендации по подбору оптимальной мощности, рассмотрим нюансы установки и представим проверенных производителей на рынке.
1. Зачем нужен греющий кабель?
Некоторые считают, что проще и дешевле углубить трубопровод ниже уровня промерзания грунта, чем устанавливать систему электрообогрева. Однако на практике этот традиционный метод не всегда осуществим или экономически оправдан. Вот типичные ситуации, когда без греющего кабеля не обойтись:
- Физические и технические сложности: Рытье траншеи глубиной 1.5-2 метра требует значительных усилий, особенно если работы ведутся вручную. Кроме того, на пути могут встретиться твердые породы или скальный грунт.
- Высокий уровень грунтовых вод: В заболоченной местности или в сезон паводков коммуникации могут регулярно подтапливаться, что ускоряет коррозию и разрушение труб.
- Суровый климат: В регионах с экстремально низкими температурами даже значительное заглубление не гарантирует защиту от промерзания, особенно в местах ввода в дом или на неутепленных участках.
- Ремонт существующей системы: Если проблема с замерзанием обнаружилась после монтажа и закапывания трубопровода, установка кабеля (особенно внутреннего) обойдется дешевле и проще, чем полная реконструкция с перекопкой траншей.
Таким образом, использование греющего кабеля часто является не прихотью, а технической необходимостью.
Области применения системы обогрева весьма широки:
- Бытовой сектор: Защита от замерзания водопроводных и канализационных труб, обогрев кровли и водостоков для предотвращения образования сосулек. Также греющий кабель является основой системы «теплый пол».
- Коммерческое использование: Обогрев трубопроводов, систем пожаротушения или технологических линий.
- Промышленность: Поддержание температуры вязких жидкостей (нефтепродуктов, химических соединений) в резервуарах и магистралях, обогрев опасных производственных участков.
2. Критерии выбора греющего кабеля
Прежде чем купить кабель, необходимо проанализировать несколько ключевых параметров, которые определят его эффективность и безопасность в ваших условиях.
- Тип кабеля: Основное деление — на резистивный и саморегулируемый. Оба работают за счет преобразования электрической энергии в тепловую при прохождении тока по проводнику, но принцип регулирования температуры у них разный.
- Материал внешней изоляции: От этого зависит стойкость к условиям эксплуатации. Для уличных водостоков подходит полиолефин, для кровли — устойчивый к ультрафиолету фторполимер, а для монтажа внутри питьевого водопровода обязательна безопасная «пищевая» изоляция из фторпласта.
- Наличие экрана (оплетки): Экран из медной проволоки или фольги выполняет две функции: защищает от механических повреждений и служит заземляющим элементом для безопасности. Кабели без экрана дешевле, но менее надежны.
- Температурный класс и мощность: Кабели делятся на низко- (до +65°C, до 15 Вт/м), средне- (до +120°C, 10-33 Вт/м) и высокотемпературные (до +190°C, 15-95 Вт/м). Для бытовых труб подходят первые два типа. Мощность подбирается в зависимости от диаметра трубы: 10 Вт/м для Ø15-25 мм, 16 Вт/м для Ø25-40 мм, 30 Вт/м для Ø60-80 мм и 40 Вт/м для труб более 80 мм в диаметре.
3. Резистивный греющий кабель: простота и ограничения
Это классический и более бюджетный вариант. Конструктивно представляет собой одну или две металлические жилы в изоляции, экране и защитной оболочке.
- Одножильный кабель требует подвода питания к обоим концам, что усложняет монтаж, и создает заметное электромагнитное поле.
- Двухжильный удобнее — питание подводится только к одному концу, а на втором устанавливается концевая муфта.
Преимущества резистивного кабеля:
- Высокая удельная мощность и стабильный нагрев.
- Хорошая гибкость, облегчающая укладку.
- Относительно низкая стоимость.
- Долгий срок службы при правильной эксплуатации.
Существенные недостатки:
- Фиксированная длина: Кабель продается готовыми бухтами, его нельзя самостоятельно укорачивать. Это приведет к росту сопротивления, перегреву и поломке.
- Риск локального перегрева: Если кабель перехлестнется сам с собой или будет засыпан мусором, он может перегореть в этом месте.
- Отсутствие ремонтопригодности: При повреждении даже небольшого участка требуется замена всего отрезка кабеля.
- Равномерная теплоотдача: Кабель греется с одинаковой мощностью по всей длине, независимо от температуры на отдельных участках трубы (например, в доме и на улице). Это ведет к перерасходу электроэнергии.
- Обязательность терморегулятора: Для контроля температуры и предотвращения перегрева необходим внешний датчик и термостат, что усложняет систему.
Усовершенствованная версия — зональный резистивный кабель. Он разделен на независимые нагревательные секции, что позволяет отрезать его в определенных местах и проводить локальный ремонт. Стоит он дороже, но сохраняет необходимость в терморегуляции.

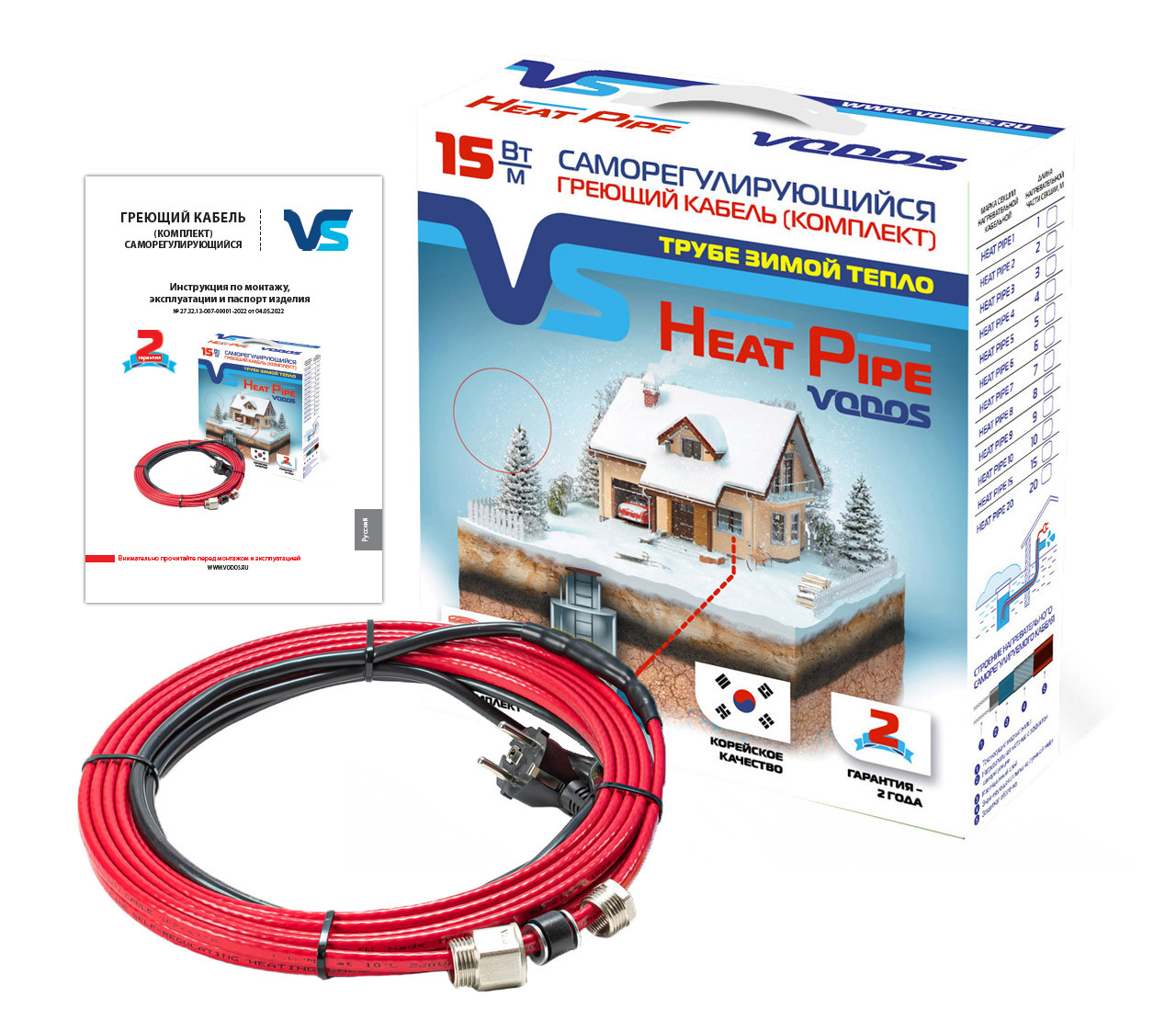

4. Саморегулируемый кабель: интеллектуальный обогрев
Это более современное и удобное решение. Его «интеллект» заключается в особом строении: между двумя токопроводящими жилами расположена полупроводниковая матрица.
- Принцип работы: Сопротивление матрицы меняется в зависимости от температуры окружающей среды. На холодном участке сопротивление падает, и кабель греется сильнее. На теплом — сопротивление растет, и нагрев снижается. Это происходит автономно на каждом сантиметре кабеля.
- Конструкция: Включает медные жилы, саморегулирующуюся матрицу, внутреннюю изоляцию, обязательный экран (оплетку) и прочную наружную оболочку.
- Важный параметр — «старение матрицы»: У дешевых кабелей полупроводниковый слой быстро теряет свойства, и теплоотдача падает. Качественные образцы даже через 10 лет теряют не более 10% мощности.
Маркировка — показатель качества. Наличие в обозначении букв CT, CF или CR указывает на медный экран и фторполимерную изоляцию. Отсутствие такой маркировки — признак «полуфабриката» без полноценной защиты.
Преимущества саморегулируемого кабеля:
- Энергоэффективность: Кабель автоматически снижает мощность на теплых участках, экономя электроэнергию.
- Безопасность: Нет риска перегрева при перехлесте. Встроенная защита отключает нагрев при достижении +85°C.
- Удобство монтажа: Продается метражом, можно отрезать кусок любой длины прямо на объекте.
- Надежность и долговечность: Срок службы достигает 30-40 лет. Не требует постоянного обслуживания.
- Необязательность терморегулятора: Может работать без него, хотя его установка добавит экономии.
Недостатки:
- Более высокая начальная стоимость.
- Комплектующие (муфты, сальники) часто нужно докупать отдельно.
Для обогрева труб в частных домах саморегулируемый кабель сегодня считается оптимальным выбором, вытесняя резистивный.
5. Способы монтажа: снаружи или внутри?
Греющий кабель можно установить двумя принципиально разными способами, каждый со своими особенностями.
Наружный монтаж
Подходит для любого типа кабеля и является наиболее распространенным.
Плюсы:
- Простота и возможность самостоятельного выполнения.
- Не уменьшает внутренний диаметр и пропускную способность трубы.
Способы укладки:
- Линейно: Кабель фиксируется вдоль трубы в одну линию. Подходит для умеренного климата и труб малого диаметра.
- Спиралью (витками): Кабель наматывается вокруг трубы. Чем суровее климат и больше диаметр трубы, тем меньше должен быть шаг между витками (в среднем 5 см). Это обеспечивает равномерный и мощный обогрев.
Важные правила:
- Кабель должен плотно прилегать к поверхности трубы по всей длине.
- Недопустимы перехлесты витков (особенно для резистивного кабеля).
- Перед монтажом металлические трубы очищают от ржавчины, а пластиковые можно обмотать алюминиевым скотчем для улучшения теплопередачи.
Внутренний монтаж
Применяется, когда наружный монтаж невозможен (трубы залиты бетоном, закопаны без доступа) или для труб большого диаметра (от 40 мм).
Особенности и ограничения:
- Подходит только саморегулируемый кабель с пищевой изоляцией и классом защиты не ниже IP68.
- Одножильный резистивный кабель использовать нельзя.
- Трубопровод не должен иметь внутренних кранов, поворотов или соединений, за которые может зацепиться кабель.

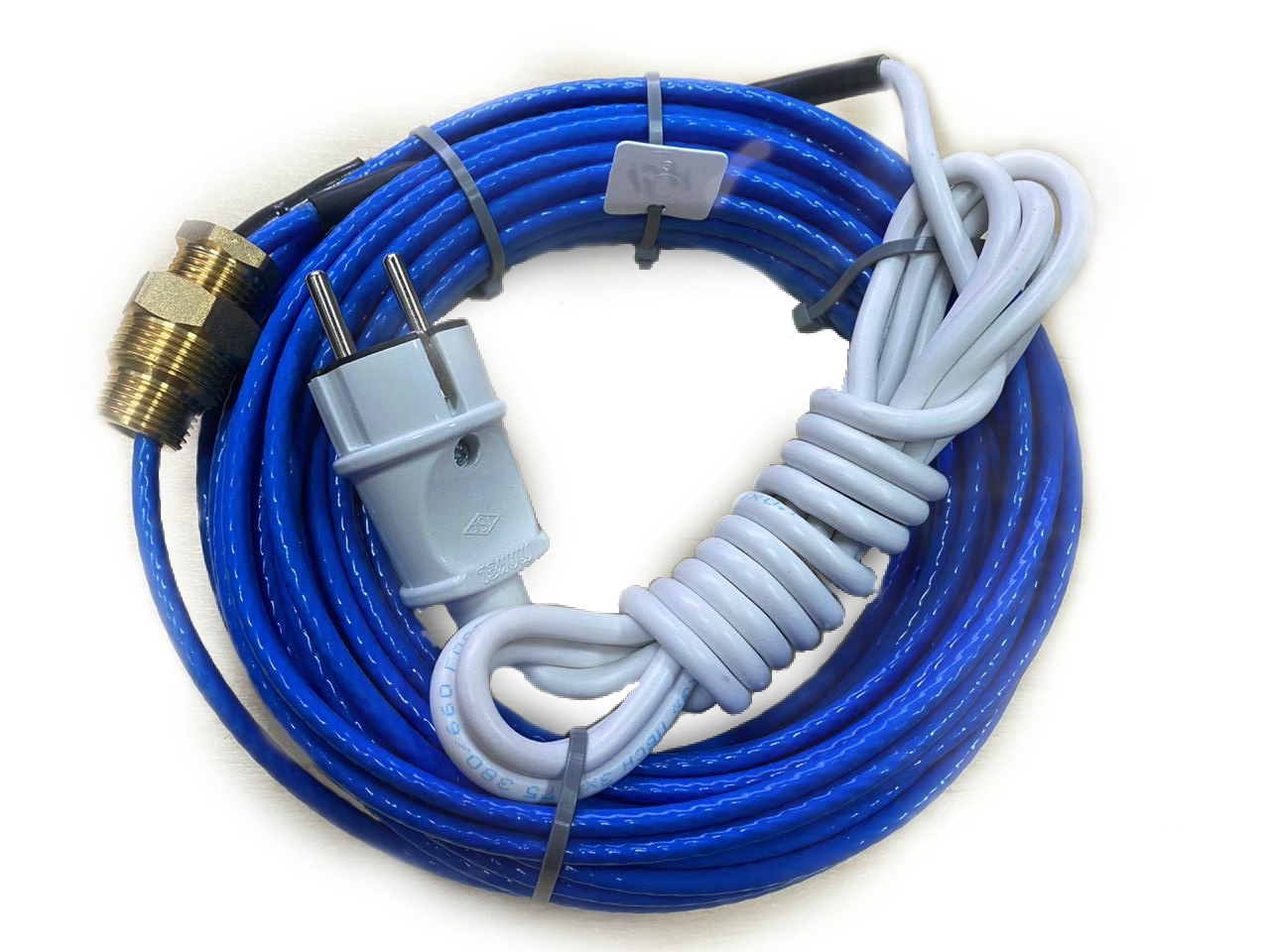

Технология монтажа: Кабель вводится в трубу через специальный тройник с сальниковым узлом, обеспечивающим герметичность. Схема сборки этого узла критически важна.
6. Практические советы по монтажу и эксплуатации
Следующие рекомендации помогут избежать ошибок и сделать систему обогрева эффективной и долговечной.
- Выбор типа: Для труб, проходящих через зоны с разной температурой (улица-дом-улица), берите саморегулируемый кабель. Резистивный будет неэкономно греть весь участок одинаково.
- Теплоизоляция обязательна: Без утеплителя до 80% тепла будет уходить в воздух или грунт. Правильная изоляция резко снижает энергопотребление.
- Учет радиуса изгиба: При укладке не сгибайте кабель сильнее, чем разрешено производителем, чтобы не повредить внутренние элементы.
- Защита от поражения током: Для бытовых систем обязательно подключение через УЗО (реле утечки тока).
- Расчет длины: При линейной прокладке длина кабеля равна длине трубы + запас. При спиральной намотке — умножьте длину трубы на 1.6–1.7.
- Используйте терморегулятор: Даже с саморегулируемым кабелем он сэкономит деньги. Настройте включение при +3°C и выключение при +10…+13°C.
- Правильная установка датчика температуры: Его нужно надежно закрепить на трубе, но изолировать от прямого контакта с греющим кабелем, чтобы он измерял температуру трубы, а не кабеля.
7. Нужно ли утеплять трубу с греющим кабелем?
Ответ однозначный: да, и очень качественно. Теплоизоляция выполняет две функции: снижает теплопотери (а значит, и счета за электричество) и защищает сам кабель от перегрева, продлевая его ресурс.
- Толщина утеплителя: Для подземных труб — 20-30 мм, для надземных — минимум 50 мм.
- Не подходят: Минеральная вата (боится влаги), мягкие сжимаемые материалы типа поролона (если на трубу что-то давит).
- Идеальные решения:
- «Труба в трубе»: Жесткая защитная оболочка большего диаметра, надеваемая поверх утеплителя и греющего кабеля.
- «Скорлупа» из пенополистирола (ППС) или пенополиуретана (ППУ): Жесткие сегменты, которые скрепляются вокруг трубы. Не боятся влаги, держат форму.
- «Труба в трубе»: Жесткая защитная оболочка большего диаметра, надеваемая поверх утеплителя и греющего кабеля.
8. Как рассчитать необходимую мощность и длину кабеля?
Точный расчет — залог эффективной работы системы. Необходимо учесть множество факторов:
- Назначение и материал трубы.
- Диаметр (D) и длину (L) обогреваемого участка.
- Способ монтажа кабеля (линейный, спиральный, внутренний).
- Толщину и тип теплоизоляции (коэффициент теплопроводности λ).
- Минимальную температуру окружающей среды (Tmin) и желаемую температуру поддержания в трубе (Tпод).
Основная задача — компенсировать теплопотери трубы (Qтр). Их можно рассчитать по формуле, учитывающей все перечисленные параметры.
Зная теплопотери, необходимую длину кабеля (Lк) находят по формуле:
Lк = k * Lтр * Qтр / Pуд.каб.
Где:
• Lтр — длина трубы, м;
• Pуд.каб. — удельная мощность выбранного кабеля (Вт/м);
• k — коэффициент запаса и способа укладки: 1.3 для линейного монтажа, 1.6–1.7 для спирального.
Для упрощения можно воспользоваться готовыми таблицами теплопотерь для стандартных диаметров труб и толщин утеплителя.
9. Рейтинг проверенных производителей
Качество греющего кабеля напрямую зависит от производителя. Рекомендуем обратить внимание на продукцию этих компаний:
- Thermo Industri AB (Швеция): Один из европейских лидеров, специализирующийся исключительно на системах кабельного обогрева. Гарантирует высочайшее качество, надежность и безопасность.
- Eltrace (Франция): Предлагает оптимальное соотношение цены и качества. В ассортименте саморегулируемые кабели серий Tubes-heat (для труб) и Traceco (универсальные).
- Thermon и Raychem (США): Продукция этих брендов славится надежностью, экономичностью и соответствует строгим международным стандартам. Их саморегулируемые кабели имеют все необходимые сертификаты.
- Devi (Дания): Компания с многолетней историей и опытом, изначально работавшая на промышленный сектор. Выпускает высококачественные и долговечные системы обогрева.
